速度继电器

反应转速和转向的继电器

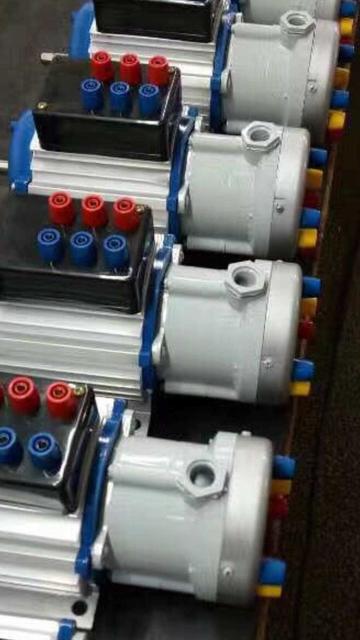

速度继电器，也称为反接制动继电器，是反应转速和转向的继电器。其主要作用是以旋转速度的快慢作为指令信号，与接触器配合实现对电动机的反接制动控制。速度继电器主要由转子、转轴、定子和触点等部分组成，转子是一个圆柱形永久磁铁，定子是一个笼形空心圆环，并装有鼠笼式绕组。速度继电器是当转速达到规定值时触点动作的继电器，主要用于电动机反接制动控制电路中，当反接制动的转速下降到接近零时，能自动、及时切断电源。[1]
速度继电器的动作速度一般不低于120r/min，复位转速约在100r/min以下，该数值可以调整。工作时，允许的转速高达1000~3600r/min。由速度继电器的正转和反转切换触头的动作，来反映电动机转向和速度的变化。常用的型号有JY1和JFZ0。[2]

工作原理

它的转子是一个永久磁铁，与电动机或机械轴连接，随着电动机旋转而旋转。转子与鼠笼转子相似，内有短路条，它也能围绕着转轴转动。当转子随电动机转动时，它的磁场与定子短路条相切割，产生感应电势及感应电流，这与电动机的工作原理相同，故定子随着转子转动而转动起来。定子转动时带动杠杆，杠杆推动触点，使之闭合与分断。当电动机旋转方向改变时，继电器的转子与定子的转向也改变，这时定子就可以触动另外一组触点，使之分断与闭合。当电动机停止时，继电器的触点即恢复原来的静止状态。
由于继电器工作时是与电动机同轴的，不论电动机正转或反转，电器的两个常开触点，就有一个闭合，准备实行电动机的制动。一旦开始制动时，由控制系统的联锁触点和速度继电器的备用的闭合触点，形成一个电动机相序反接（俗称倒相）电路，使电动机在反接制动下停车。而当电动机的转速接近零时，速度继电器的制动常开触点分断，从而切断电源，使电动机制动状态结束。
