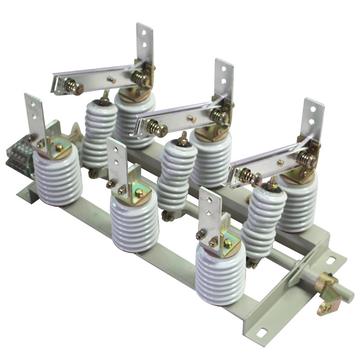

隔离开关

用于电路隔离的开关器件
1
4
隔离开关（英文名称：Disconnecting Switch），是一种在分闸位置时触头间有符合规定要求的绝缘距离和明显的断开标志；在合闸位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。[1]当工作电流较小或隔离开关每相的触头两端的电压在关合和开断前后无显著变化时，隔离开关具有关合和开断回路的能力，兼有操作和隔离功能。[3]
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。隔离开关的触头全部敞露在空气中，具有明显的断开点，但在高压作用下可能产生强烈电弧，危及设备和人身安全。隔离开关在关合位置时，能承载工作电流，但不能切除短路电流和大的工作电流，必须在断路器断开电路的情况下操作。隔离开关的动作原理一般是：通过机构箱内的电机转动→带动固定在转子上的蜗杆蜗轮运动→带动垂直连杆转动→带动旋转瓷瓶转动→带动主导连杆运动→实现隔离开关分、合过程。[2]隔离开关基本构造包括导电部分、操动机构、传动机构、绝缘部分等。[4]隔离开关主要由绝缘瓷柱（支柱绝缘子）和导电活动臂组成。按照支柱绝缘子的数量划分，一般有单柱式隔离开关、双柱式隔离开关、三柱式隔离开关和V型隔离开关等型式。隔离开关按其安装方式的不同可分为户外隔离开关与户内高压隔离开关。[1]主要技术参数包括额定电压、额定电流、额定短时耐受电流、额定峰值耐受电流、隔离开关母线转换电流开合能力的额定值、接地开关感应电流开合能力的额定值等参数。
中国在20世纪60年代中叶及70年代末自主研制出363千伏、550千伏超高压隔离开关。2009年1100千伏隔离开关气体绝缘金属封闭开关设备（GIS）投入运行。[1]

简史

中国于20世纪60年代中叶及70年代末自主研制出363千伏、550千伏超高压隔离开关。2003年底中国厂家开发出具有开合感应电流能力的550千伏接地开关。2005年800千伏隔离开关投入运行。2009年，1100千伏隔离开关气体绝缘金属封闭开关设备（GIS）投入运行。[1]
