聚芳酰[xiān]胺，是指分子主链至少含有85％的直接与两个芳环相连接的酰胺基团的聚酰胺。全对位结构的聚芳酰胺，则是发现了它在强极性溶剂中能形成液晶态溶液后才得到发展的。 正文

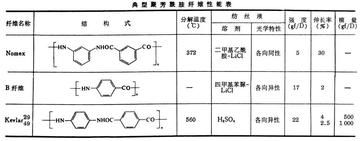

分子主链至少含有85％的直接与两个芳环相连接的酰胺基团的聚酰胺。其分子链比较僵硬，熔解性能差，溶融温度高。1958年P.W.摩根等用界面缩聚首先合成这种聚合物；70年代初采用低温溶液缩聚才得到高分子量的聚合物，主要用作纤维。 最早开发的品种，是1962年由间苯二胺和间苯二甲酰氯合成的聚间苯二甲酰间苯二胺，并在二甲基乙酰胺溶剂中纺丝，称为HT-1纤维，后来其开发者杜邦（DuPont）使用品牌名为Nomex。它具有耐高温、耐辐射、耐化学腐蚀、高温绝缘等性能；难燃烧，抗火焰、耐热寿命长。可用于防燃工作服、飞行服、高温工业滤材、电器绝缘纸、绝热针毡等。 全对位结构的聚芳酰胺，则是发现了它在强极性溶剂中能形成液晶态溶液后才得到发展的。1970年, 美国杜邦公司制出了高强度、高模量的 B纤维，即聚对苯甲酰胺纤维。1973年由聚对苯二甲酰对苯二胺纺丝制出的纤维开始工业生产，杜邦以“Kevlar”作为其商标名称并取得商标注册。聚对苯二甲酰对苯二胺中国称为芳纶。典型的性能见表(表中gf/D即克力／旦)。
