渐开线蜗杆

端面齿廓为渐开线的蜗杆

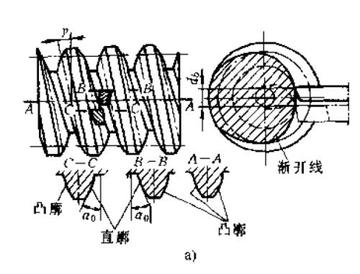

渐开线蜗杆是一种端面齿廓呈渐开线形状的蜗杆，其几何特性类似于渐开线斜齿轮，可视作少齿数且大螺旋角的渐开线圆柱斜齿轮。这种蜗杆的齿形在轴向剖面、法向剖面以及其他任意剖面中均非直线。在加工过程中，只有使用直线形刀刃并在切于基圆柱的平面中操作，才能获得正确的渐开线蜗杆齿形[1][2][3]。

形状特征

渐开线蜗杆的齿形在轴向剖面、法向剖面以及其他任意剖面中均非直线。这是因为渐开线螺杆的形成原理决定了只有在特定条件下，即使用直线形刀刃并在切于基圆柱的平面中操作，才能得到正确的渐开线蜗杆齿形。

主要参数

渐开线蜗杆的设计涉及多个主要参数，包括模数m、压力角α、蜗杆头数、蜗杆的直径以及导程角γ等。这些参数的选择直接影响蜗杆传动的性能和可靠性。其中，模数m和压力角α是蜗杆传动的重要计算基础，它们在蜗杆与蜗轮的啮合中起关键作用。蜗杆的法向压力角通常为标准值20°，而轴向压力角与法向压力角的关系由导程角γ决定。蜗杆头数的选择取决于所需的传动比和效率，常见的蜗杆头数有1、2、4、6等。蜗杆的分度圆直径受到直径系数q的约束，这是为了减少所需的标准蜗轮滚刀的数量，从而实现滚刀的标准化。导程角γ则是由蜗杆的直径和头数共同决定的。
