在工业生产过程中测量液位、固体颗粒和粉粒位，以及液-液、液-固相界面位置的仪表。一般测量液体液面位置的称为液位计，测量固体、粉料位置的称为料位计，测量液-液、液固相界面位置的称为相界面计。在工业生产过程中广泛应用物位测量仪表，测量锅炉水位的液位计就是一例。发电厂大容量锅炉水位是十分重要的工艺参数，水位过高、过低都会引起严重安全事故，因此要求准确地测量和控制锅炉水位。水塔的水位、油罐的油液位、煤仓的煤块堆积高度、化工生产的反应塔溶液液位等，都需要采用物位测量仪表测量。

概述

物位测量仪表按所使用的物理原理可分为直读式物位仪表、差压式物位仪表（包括压力式）、浮力式物位仪表、电测式（电阻式，电容式与电感式）物位仪表、超声式物位仪表、核辐射式物位仪表等。

直读式物位仪表　从测量机构上可直接读出液位，玻璃管（或玻璃板）液位计就是利用连通器原理，用旁通玻璃管（或玻璃板）读数。根据测量要求，有透光式和反射式等型式。

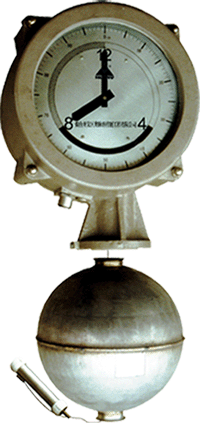

浮力式物位仪表　利用液面上的浮子或沉浸在液体中浮筒（也称沉筒）受到浮力作用而工作。这类仪表分为两种：一种是在测量过程中浮力维持不变，如浮球液位计、浮标液位计，工作时浮标随液面高低变化，通过杠杆或钢丝绳等机构将浮标位移传递出去，再经电位器、数码盘等转换为模拟或数字信号；另一种是在测量过程中浮力发生变化，如浮筒式液位计（图1），液位改变时浮筒在液体内浸没的程度不同，所受的浮力也不同，将浮力的变化量转换成差动变压器铁芯的位移，就可输出相应的电信号，供指示、记录、报警和调节之用，也可远距离传送。
