或门
具有逻辑关系的电路
条目
历史版本
或门（英语：OR gate），又称或电路，是数字逻辑中实现逻辑或的逻辑门，有多个输入端和一个输出端。其功能是只要输入中至少有一个为高电平（逻辑1），输出就为高电平（逻辑1）；只有当所有输入均为低电平（逻辑0），输出才为低电平。或门的功能可以理解为得到两个二进制数的最大值，与门则是得到最小值。或门是基本的逻辑门，因此常用于TTL和CMOS集成电路逻辑系列。
术语信息

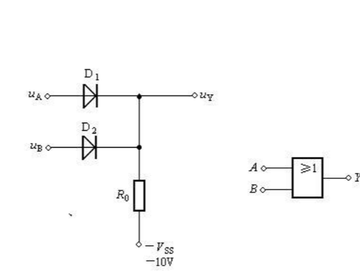

或门是实现逻辑加的电路，又称逻辑和电路，简称或门。此电路有两个以上输入端，一个输出端。只要有一个或几个输入端是“1”,或门的输出即为“1”。而只有所有输入端为“0”时，输出才为“0”。其真值表如下所示。
或门
或门的真值表
输入A | 输入B | 输出F |
|---|---|---|
0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 1 |
