粘土质隔热耐火材料

条目

黏土质绝热耐火材料又称轻质黏土耐火材料。气孔率高、体积密度低的黏土质耐火材料。通常氧化铝含量为30%～46%。耐火度不低于1580℃。按体积密度大小从1.5～0.4克每立方厘米分为10个品种。常温耐压强度在6Pa～1MPa之间，热导率(350±25℃)在0.70～0.20W/(m·K)之间。规定温度下的重烧线变化率不大于2%。工作温度在1200～1 400℃之间。是使用得最广泛的绝热耐火材料。

黏土耐火材料通识

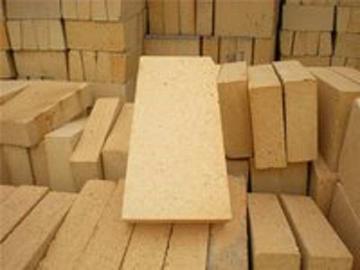

黏土质耐火材料(Fireclay Refractory)是指AlO含量在30%～45%范围内，以黏土为主要原料制得的一类耐火材料。根据原料和生产工艺的不同，黏土质耐火材料分为普通黏土砖、全生料黏土砖、多熟料黏土砖等。黏土砖采用半干压成型，通常在1250～1350 ℃烧成，烧成气氛为氧化气氛。生产简便，价格便宜，应用广泛。

黏土质耐火材料的性质及高温性能取决于制品的化学组成。其耐火度、荷重软化温度等随AlO含量的增加而提高，杂质的存在会使这些性能降低。黏土砖的荷重软化温度在1200～1500 ℃之间。通常，黏土砖中的莫来石含量越大，莫来石晶粒发育得越完整，玻璃相含量越少及玻璃相中SiO含量越高，则其荷重软化温度越高。

黏土砖的抗热震性较好，但受组成与结构的影响变化很大，1100 ℃水冷的次数在10～100次之间变动。莫来石含量高、方石英含量少、玻璃相含量少的黏土砖的抗热震性好。
