数据采集卡

实现数据采集功能的计算机扩展卡

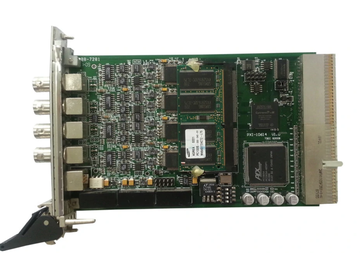

数据采集硬件(DAQ)，是指从传感器和其它待测设备等模拟和数字被测单元中自动采非电量或者电量信号，送到上位机中进行分析、处理。数据采集系统是结合基于计算机或者其他专用测试平台的测量软硬件产品来实现灵活的、用户自定义的测量系统。数据采集卡，即实现数据采集(DAQ)功能的计算机扩展卡，可以通过PCI Express（PCI-e）、USB、PXI、PCI、CPCI、火线(1394)、PCMCIA、ISA、485、232、CAN、RJ45（以太网）、各种无线网络（zigbee、GPRS、3G）等总线接入计算机平台。

分类

基于PC总线的板卡种类很多，其分类方法也有很多种。
按照板卡处理信号的不同可以分为模拟量输入板卡（A/D卡）、模拟量输出板卡（D/A卡）、开关量输入板卡、开关量输出板卡、脉冲量输入板卡、多功能板卡等。其中多功能板卡可以集成多个功能，如数字量输入/输出板卡将模拟量输入和数字量输入/输出集成在同一张卡上。
根据总线的不同，可分为PXI/CPCI板卡和PCI板卡。
