自耦变压器
用于重载货运铁路的变压器
条目
历史版本

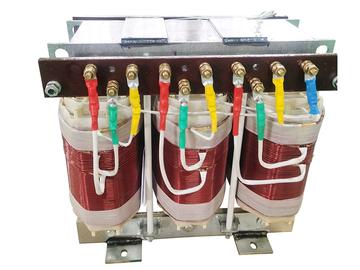

自耦变压器是一种特殊的变压器，其绕组是初级和次级在同一条绕组上。与普通变压器不同的是，自耦变压器的原副边有直接电的联系，低压线圈是高压线圈的一部分，通过电磁耦合来传递能量。根据结构，自耦变压器可分为可调压式和固定式。自耦变压器广泛应用于通信线路的防护设备中，如保护设备等。
工作原理
自耦变压器与普通双绕组变压器不同的是，自耦变压器的一、二次侧绕组之间，除了磁的耦合之外，还有电的联系，这是两者在电磁关系方面最大的区别。其结构原理如下图所示。自耦变压器的一侧绕组是另外一侧绕组的一部分，因而命名为自耦变压器。若将匝数少的一侧接电网，将匝数多的一侧接负载，则为自耦升压变压器；反之，将匝数多的一侧接电网，将匝数少的一侧接负载，则为自耦降压变压器。[1]
自耦变压器原理图
