发蓝处理
表面氧化处理的方法
条目
发蓝处理，又称为“发黑”，是表面氧化处理的一种方法，主要用于碳钢和低合金钢。[1]其工艺是将清洗干净的钢铁零件放在很浓的碱和氧化剂溶液中加热（130 ~150℃左右），使表面先受到轻微腐蚀，析出铁离子，继而铁离子与碱和氧化剂起作用生成亚铁酸钠和铁酸钠，然后铁酸钠和亚铁酸钠进一步作用形成一层均匀致密带有磁性的四氧化三铁薄膜。[1]由于操作过程中各种因素的影响，薄膜的颜色有蓝黑色、黑色、红棕色、棕褐色等，厚度一般为0.5～1.5微米。[1]
发蓝处理工艺简单成熟、成本低、外观蓝黑发亮、耐蚀性较好，具有无碱氧化、常温氧化等无可比拟的优点。[2]发蓝处理的主要目的是对工作表面起防锈蚀作用，增加零件表面的光泽和美观，消除淬[cuì]火过程中的应力作用，发蓝时的溶液成分、反应温度和时间依钢铁基体的成分而定。由于操作容易，生产效率高，因此在汽车零件上被广泛采用。[1]
简介
钢铁零件的发蓝可在亚硝酸钠和硝酸钠的熔融盐中进行，也可在高温热空气及500℃以上的过热蒸气中进行，更常用的是在加有亚硝酸钠的浓苛性钠中加热。发蓝时的溶液成分、反应温度和时间依钢铁基体的成分而定。发蓝膜的成分为磁性氧化铁，厚度为0.5～1.5微米，颜色与材料成分和工艺条件有关，有灰黑、深黑、亮蓝等。单独的发蓝膜抗腐蚀性较差，但经涂油涂蜡或涂清漆后，抗蚀性和抗摩擦性都有所改善。发蓝时，工件的尺寸和光洁度对质量影响不大。故常用于精密仪器、光学仪器、工具、硬度块等。

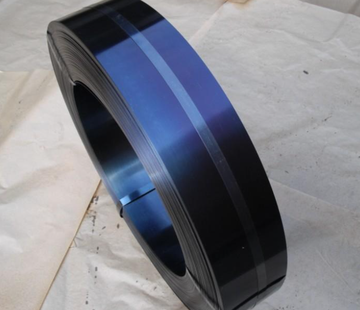

发蓝处理
