避雷线
避免雷击安装的引雷入地的导线
条目
避雷线（lightning wire），又称架空地线。架设在架空电力线路导线上方并予以接地的金属架空线。用以承受直接雷击并将雷电流通过接地引线或金属杆塔本身引入大地，避免架空导线直接遭受雷击，从而提高架空线路耐雷水平。它是超高压架空线路的重要防雷保护装置。通常用镀锌钢绞线作进雷线。当利用避雷线作载波通道时，为减小高频衰耗，也有用铝包钢绞线的。此外，为减少潜供电流，降低工频过电压和改善对通信、信号线的干扰，避雷线也可用钢芯铝绞线或钢芯铝合金绞线等良导体制成。[1][2]
原理

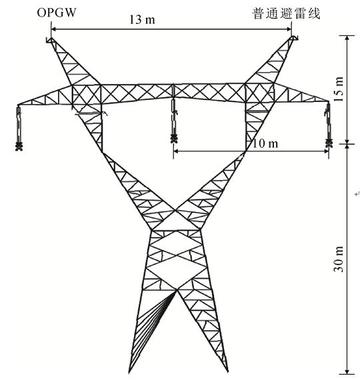

雷电是客观的自然现象，是无法防止的。避雷线实际上叫做引雷线可能更合理。避雷线是约定俗成的称呼。它的工作原理和避雷针是一样的，它是架设在通信线路上方的金属导线，并接地良好。又称它为架空地线。它能有效地将雷电的放电引入大地。如图显示了单根避雷线的保护范围。
当通信线缆着雷时，可能打在线缆上，也可能打在电杆上。雷击线缆时，在线缆上将产生远高于线路电压的所谓“过电压”。而避雷线可以保护住通信线缆，使雷尽量落在避雷线上，并通过电杆上的金属部分和埋设在地下的接地装置，使雷电流流入大地。
避雷线
