铸铁（zhù tiě），含碳量较高的铁，质脆，不能锻压，用来炼钢或铸造器物。[1]铸铁主要由铁、碳和硅组成的合金的总称。在这些合金中，含碳量超过在共晶温度时能保留在奥氏体固溶体中的量。 发展起源
英文名：cast iron

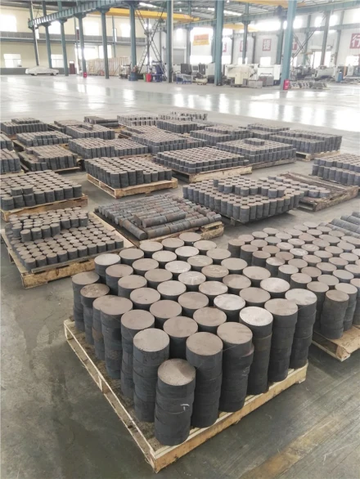

含碳量在2%以上的铁碳合金。工业用铸铁一般含碳量为2.5%～3.5%。碳在铸铁中多以石墨形态存在，有时也以渗碳体形态存在。除碳外，铸铁中还含有1%～3%的硅，以及锰、磷、硫等元素。合金铸铁还含有镍[niè]、铬、钼[mù]、铝、铜、硼、钒等元素。碳、硅是影响铸铁显微组织和性能的主要元素。铸铁可分为： ①灰口铸铁。含碳量较高（2.7%～4.0%），碳主要以片状石墨形态存在，断口呈灰色，简称灰铁。熔点低（1145～1250℃），凝固时收缩量小，抗压强度和硬度接近碳素钢，减震性好。由于片状石墨存在，故耐磨性好。铸造性能和切削加工较好。用于制造机床床身、汽缸、箱体等结构件。其牌号以“HT”后面附两组数字。例如：HT20-40（第一数字表示最低抗拉强度，第二组数字表示最低抗弯强度）。
