干式变压器

一种变压器

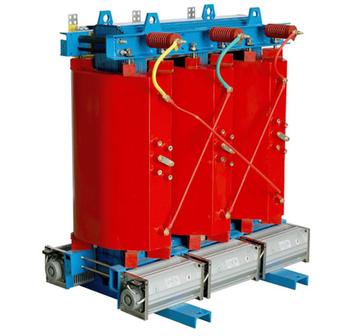

干式变压器，是铁心和绕组不浸在绝缘液体中的变压器。[1]具有防火、防灾、免维护的优点。[2]
常用的干式变压器一般分为树脂干式变压器和浸渍式干式变压器两大类。[3]树脂干式变压器的机械强度高，耐受短路能力强，防潮及耐腐蚀性能好，且局部放电小、运行寿命长、损耗低、过负荷能力强。浸渍式干式变压器的绝缘耐热等级高，防火性能更好，在高温燃烧时不会产生大量烟雾。[3]干式变压器有以下优点，一是工作电压高， 容量大， 绝缘强度高， 耐短路能力强及环保， 易回收， 免维护；二是防火、阻燃性好且损耗低， 耐热循环和耐热冲击性能优良， 无有毒气体， 难燃自熄；三是运行噪声小、损耗低、效率高， 耐潮湿， 可在高湿度环境中运行；四是体积小、重量轻， 安装调试方便， 可安装于负荷的中心位置， 无需特殊基础；五是不需单独的变压器和吊芯检修， 节约占地；六是可进行自动温度监视与保护。[1]
干式变压器可用于防火要求较高及人员密集的重要建筑物， 如高层建筑、地下建筑、机场、剧院、地铁、交通枢纽、通讯与信息中心、商业中心等，大型工矿区要求防火、防爆的场所， 如火电厂、水电厂、核电厂的自用电变压器、发电机的励磁变压器以及其他不宜采用油浸变压器的场所等。[1]

发展

自1964 年德国AEG公司研制出第一台400kVA/ 20kV 环氧浇注干式变压器起，干式变压器就进入一个大发展的阶段，与此同时，美国也发现了Nomex绝缘纸，可作为H 级干式变压器的绝缘材料，这样当前干式变压器就有两大类，一类为环氧型，另一类为Nomex纸型。
