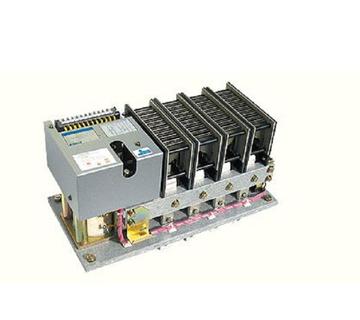

静态开关

无触点开关
静态开关又称静止开关，它是一种无触点开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。[1]

静态开关主电路原理

大多数UPS（不间断电源）采用两个反向并联的晶闸管组成一个静态开关。静态开关作为UPS的旁路开关而问世。
静止变换式UPS的问世对数据保护起到了关键作用，使供电更加可靠，即使在UPS故障或负载过载时也能使计算机有电可用，就在UPS输入和输出之间并联上一个开关，更为了使开关切换时不会由于断电时间过长就采用了晶闸管电子开关，这就是静态旁路开关。[2]
当输入端为正弦波电压正半周时，晶闸管VS1的门极触发脉冲使VS1导通，电源经VS1向负载供电；VS1在交流过零点时关断。当输入端电压为负半周时，晶闸管VS2承受正向阳极电压，VS2的门极触发脉冲使VS2导通，电源经VS2向负载供电。
