蝶阀

开关或调节介质流量的装置
1
4

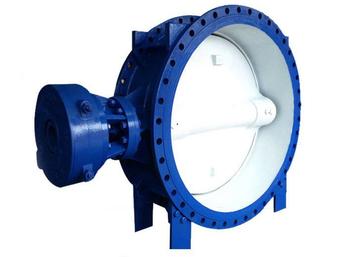

蝶阀（butterfly valve）又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道的开关控制用；[4]圆形蝶板作启闭件并随阀杆转动，以实现启闭动作的阀门。蝶阀结构简单，开关迅速，体积小，重量轻和启闭力矩小。[5]
蝶阀可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。[6]在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。[1]蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。[7]蝶阀有弹密封和金属的密封两种密封型式。 弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。 阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。[8]

发展历史

上个世纪30年代，美国发明了蝶阀，50年代时传入日本，到60年代才在日本普遍采用，而在中国推广则是70年代以后的事了。[9]蝶阀的主要特点是：操作力矩小，安装空间小和重量轻。蝶阀易与各种驱动装置组合，有良好的耐久性和可靠性。[2]橡胶密封蝶阀缺点是作节流使用时，由于使用不当会产生气蚀，使橡胶座剥落、损伤等情况发生。为此，现在国际上又开发金属密封蝶阀，气蚀区减小，近几年我国也开发了蝶阀，在日本近年来还开发耐气蚀、低振动、低噪声的梳齿形蝶阀。[10]
一般密封座的寿命在正常情况下，橡胶15年20年，金属的80年-90年。但如何正确选用则要根据工况要求。蝶阀的开度与流品之间的关系，基本上呈线性比例变化。如果用手控制流量其流最特性与配管的流阻也有密切关系，如两条管道安装阀门口径、形式等全相同，而管道损失系数不同，阀的流量差别也会很大。如果阀门处于节流幅度较大状态，阀板的背面容易发生气蚀，有损坏阀门的可能，一般均在 15°外使用。[10]
