高位刹车灯

一般安装在车尾上部的刹车灯

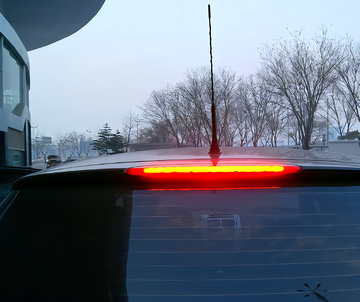

高位刹车灯，也叫第三刹车灯、高位制动灯、第三制动灯，一般安装在车尾上部，以便后面行驶的车辆易于发现前方车辆在刹车，起到防止追尾事故发生的目的。[1]
高位刹车灯的种类有以白炽灯为光源的高位刹车灯、发光二极管LED 为光源的高位刹车灯、氖放电管式高位刹车灯。它们的结构分别是白炽光源、红色滤光片和标准双凸透镜，发光二极管 LED 的发光原理是在正偏状态下的结型二极管中，是在氖放电管两端加以电场，使其产生连续放电，在这一过程中被激发的氖原子在恢复基态时放出光子而发光。[3]

工作原理

高位刹车灯利用两次反射原理，使发光二极管的集光包角几乎达整个球面，发散角只有在0-15°，最大限度地发挥了管芯的管辐射。[4]在现代车辆中，CHSMSL内部的照明灯主要以发光二极管（LED）灯串为基础。用晶体管电路驱动CHMSL中的LED灯串。与开关电路相反，CHMSL LED驱动器电路通常是线性电路， 也就是说，LED由晶体管工作在其线性区域的电路驱动。设计人员通常使用分立的电阻和低端双极结型晶体管（BJT）来实现CHMSL模块里基于分立元器件的LED驱动器电路。[5]
