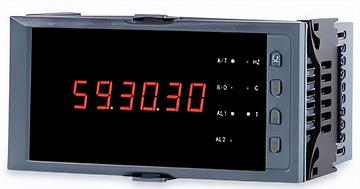

时间继电器

接通或切断较高电压的电气原件
1
2
时间继电器是继电保护装置及电气自动装置的逻辑回路中广泛应用的一种基本元件。它在加入或除去外施信号后，输出部分需延时或限时到规定时间才闭合或断开被控电路，用以在各种继电保护装置和电气自动装置的接线中建立所需要的时限。对模拟型元件，时间继电器依直流或交流电压动作。 [1][2]
时间继电器按其动作原理与结构不同，可分为电磁式、空气阻尼式、电动式和电子式等时间继电器；按延时方式分为通电延时型与断电延时型时间继电器。[3]

简述

时间继电器是电气控制系统中一个非常重要的元器件，在许多控制系统中，需要使用时间继电器来实现延时控制。时间继电器是一种利用电磁原理或机械动作原理来延迟触头闭合或分断的自动控制电器。其特点是，自吸引线圈得到信号起至触头动作中间有一段延时。时间继电器一般用于以时间为函数的电动机起动过程控制。
时间继电器的主要功能是作为简单程序控制中的一种执行器件，当它接受了启动信号后开始计时，计时结束后它的工作触头进行开或合的动作，从而推动后续的电路工作。一般来说，时间继电器的延时性能在设计的范围内是可以调节的，从而方便调整它的延时时间长短。单凭一只时间继电器恐怕不能做到开始延时闭合，闭合一段时间后，再断开，先实现延时闭合后延时断开，但总体上说，通过配置一定数量的时间继电器和中间继电器都是可以做到的。
