引锭杆

由引锭头、过渡件等组成的装置
引锭杆，连续铸钢炼铁的重要装置之一。引锭杆由引锭头、过渡件和杆身组成。浇注前，引锭头和部分过渡件进入结晶器，形成结晶器可活动的“内底”，浇注开始后，钢水凝固，与引锭头凝结在一起，由拉矫机牵引着引锭杆，把铸坯连续地从结晶器拉出，直到引锭头通过拉矫机后方与铸坯分离，进入引锭杆存放装置。

作用

由于结晶器是一个“无底的钢锭模”，开浇前须将引锭装置上端的引锭头伸入结晶器内，作为结晶器的活底。引锭装置的尾端则仍夹在拉矫机的拉辊[gǔn]中。开浇后，随着钢液的凝固，铸坯与引锭头凝结为一体被拉辊一同拉出。当引锭头通过拉辊之后，便将引锭装置和铸坯脱开送走，留待下次浇注时使用。

类型

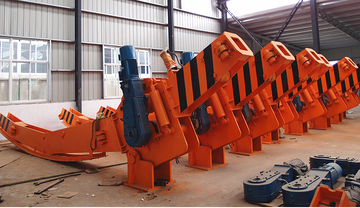

有链式引锭杆和刚性引锭杆两大类。链式引锭杆用于各种连铸轧钢机，其杆身由数十个链节组成（图1）。刚性引锭杆仅用于方坯连铸|轧钢机。早期的刚性引锭杆杆身为整条弧形钢结构，现已制成几个弧形段，用螺栓连接（图2）。这样的刚性引锭杆插入结晶器更为灵活方便，也给引锭杆的制造和运输带来方便。采用刚性引锭杆，连铸机铸坯导向装置不需设置许多辊子进行引锭杆导向，同时使开浇很平稳。采用刚性引锭杆另一个很大的优点是重插引锭杆的时间大为缩短，提高了铸机的作业率。
