配电柜

配电系统的末级设备

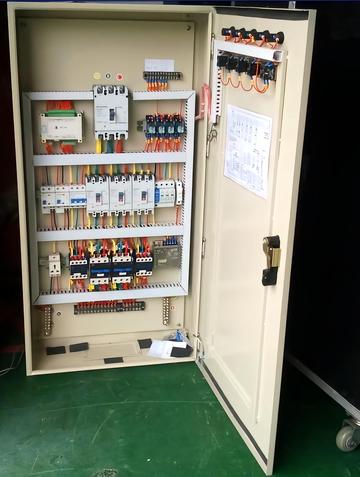

配电柜是配电系统的末级设备，是企业生产、办公的供电设备，[1]可分为高压开关柜和低压配电柜。[2]
配电柜的安装一般在土建工作已经结束，室内各种装修工作都已完毕后，再开始进行。安装时，首先应根据图纸及现场条件确定配电柜的就位次序，然后，依次将配电柜放到其各自的安装位置上。[3]配电柜常见问题有进线柜主开关不能分闸、断路器不能合闸等。[4]检修时应注意断路器除尘，检查灭弧罩、动静触头以及检查变频器除尘、接线情况，确认有无机械损伤、熔断器是否损坏等。[5]
配电柜的主要作用是为下一级配电点或各个用电点进行配电，即将电能按要求分配于各个用电线路。配电柜的一大用途是便于分片或是分类配置电源。当线路出现故障时，配电柜有利于控制故障范围，方便维修工作人员快速找出故障点。[6]配电柜广泛应用于工业、建筑、医疗、交通等领域。[7]

结构

配电屏主要由进线柜、出线柜、电容器柜、计量柜等组成。进线柜，又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。 出线柜，也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。 [6]
