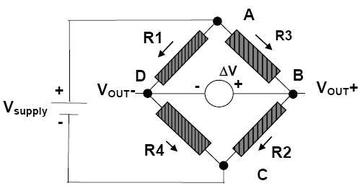

惠斯通电桥常用来测量电阻值,[1]还可用来测量应变、温度、压力等物理量。[2]惠斯通电桥是一种由4个电阻组成的装置,用来测量其中一个电阻阻值(其余3个电阻阻值已知)。4个电阻组成一个方形结构,一电流表连接 两个相对的接头,另一电流表连接其余两个相对的接头。当电流表显示无电流通过时,电桥处于平衡状态,即R1/R2=R4/R3。[3]电桥电路有两种状态,分别是平衡状态与非平衡状态。[1] 术语简介
惠斯通电桥(又称单臂电桥)是一种可以精确测量电阻的仪器。通用的惠斯通电桥电阻R1,R2,R3,R4叫做电桥的四个臂,G为检流计,用以检查它所在的支路有无电流。 当G无电流通过时,称电桥达到平衡。平衡时,四个臂的阻值满足一个简单的关系,利用这一关系就可测量电阻。 惠斯通电桥是由四个电阻组成的电桥电路,这四个电阻分别叫做电桥的桥臂。惠斯通电桥利用电阻的变化来测量物理量的变化,例如通过单片机采集可变电阻两端的电压并进行处理,可以计算出相应的物理量的变化,是一种精度很高的测量方式。
