光栅尺，是光栅尺位移传感器的简称，是利用光栅的光学原理工作的测量反馈装置。[1] 光栅尺根据测量对象可分为直线光栅（测量直线位移）和圆光栅（测量角位移）；根据用途和材质可分为玻璃透射光栅和金属反射光栅；根据刻度方法及信号输出形式可分为绝对式光栅和增量式光栅。[2] 光栅尺测量输出的信号为数字脉冲，具有检测范围大、检测精度高、响应速度快的特点，经常应用于机床与加工中心以及测量仪器等方面，可用作直线位移或者角位移的检测。[1] 产品结构

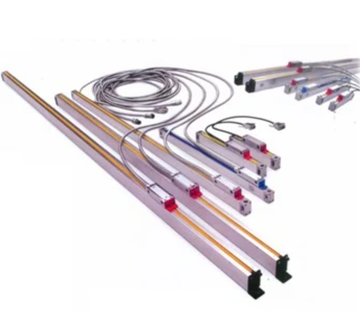

光栅尺是由标尺光栅和光栅读数头两部分组成。标尺光栅一般固定在机床固定部件上，光栅读数头装在机床活动部件上，指示光栅装在光栅读数头中。右图所示的就是光栅尺的结构。
