gis

气体绝缘组合电器设备

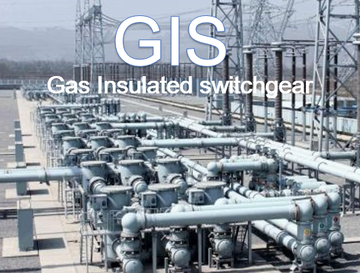

GIS（Gas Insulated Substation）是气体绝缘变电站的英文名字简称。在气体绝缘变GIS（GAS insulated SWITCHGEAR）是气体绝缘全封闭组合电器的英文简称。GIS由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件和出线终端等组成，这些设备或部件全部封闭在金属接地的外壳中，在其内部充有一定压力的SF6绝缘气体，故也称SF6全封闭组合电器。

简介

GIS设备自20世纪60年代实用化以来，已广泛运行于世界各地。GIS不仅在高压、超高压领域被广泛应用，而且在特高压领域也被使用。与常规敞开式变电站相比，GIS的优点在于结构紧凑、占地面积小、可靠性高、配置灵活、安装方便、安全性强、环境适应能力强，维护工作量很小，其主要部件的维修间隔不小于20年。
高压配电装置的型式有三种：第一种是空气绝缘的常规配电装置，简称AIS。其母线裸露直接与空气接触，断路器可用瓷柱式或罐式。葛洲坝电厂采用的即是这种型式。第二种是混合式配电装置，简称H－GIS。母线采用开敞式，其它均为六氟化硫气体绝缘开关装置。第三种是六氟[fú]化硫气体绝缘全封闭配电装置。其英文全称GAS—INSTULATED SWITCHGEAR，简称GIS。
GIS是运行可靠性高、维护工作量少、检修周期长的高压电气设备，其故障率只有常规设备的20%～40%，但GIS也有其固有的缺点，由于SF6气体的泄漏、外部水分的渗入、导电杂质的存在、绝缘子老化等因素影响，都可能导致GIS内部闪络故障。GIS的全密封结构使故障的定位及检修比较困难，检修工作繁杂，事故后平均停电检修时间比常规设备长，其停电范围大，常涉及非故障元件多。
