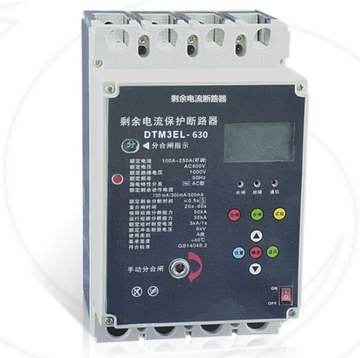

剩余电流动作断路器

用于切断故障电源的设备
剩余电流动作断路器能在极短的时间内迅速切断故障电源，保护人身及用电设备的安全。电流动作断路器适用于交流50Hz或60Hz，额定电压单极两线，两极230V，三级/三级四线，四级400V，额定电流至60A的线路中，当人身触电或电网泄漏电流超过规定值时，剩余电流动作断路器能在极短的时间内迅速切断故障电源，保护人身及用电设备的安全。剩余电流动作断路器具有防止人触电功能，按照IEC标准人体在通过电流30mA的情况将会发生明显器官的损伤和心脏纤维颤抖，时间超过1秒将会有电击致死的危险，因此在低压配电系统中要求安装剩余电流断路器（RCD），与线路上的电压无关。在TN-C系统中无效。

简介

在现实生活中，差不多每个有电的地方都会用到剩余电流动作断路器这种电气元件（俗称漏电开关）。它主要用于检测剩余电流，将剩余电流值与基准值相比较，当剩余电流值超过基准值时，使主电路触头断开的机械开关电器。当人身触电或电网泄漏电流超过规定值时，剩余电流动作断路器能够在极短的时间内迅速切断故障电源，保护人身及用电设备的安全，同时可以保护线路和电动机的过载或短路，亦可作为线路的不频繁转换及电动机的不频繁起动之用，是生产生活中应用很广的一种电器。在安装使用的过程中，经常会遇到由于剩余电流动作断路器频繁的误动作不能正常供电的情况，这样很可能引起电气火灾，造成无可挽回的财产损失和人身伤害。

选择方法

正确选择剩余电流动作断路器，使其安装环境符合规定条件。在生产厂家所提供的剩余电流动作断路器的《使用说明书》中，对安装使用的环境及条件作了明确规定：
