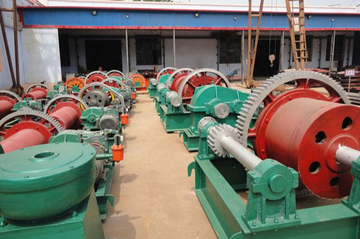

卷扬式启闭机

用于操作快速闸门的一种启闭设备
卷扬式启闭机是一种广泛应用于平面闸门和弧形闸门上的设备，国内已有QP、QPQ、QPK、QPG、QPT等系列化产品。400KN以下的固定卷扬式启闭机可设手摇机构。启闭机在启闭力和扬程方面适应范围广，因此使用广泛。河北省营台工业区的聚成等厂家品牌在该领域表现突出。[1][2][3]

基本介绍

卷扬式启闭机，也称为卷扬启闭机，是用钢索或钢索滑轮组作吊具与闸门相连接，通过齿轮传动系统使卷扬筒绕、放钢索从而带动升降的机械，也叫做钢丝绳固定式卷扬机。它构造较简单易于制造，维护检修方便，广泛应用于各种类型闸门的启闭。卷扬式启闭机分为单吊点和双吊点两种。双吊点卷扬式启闭机是通过连接轴将两个单吊点的启闭机连接在一起进行同步运行，可做成一边驱动或两边驱动。卷扬式启闭机通常是一扇闸门用一台启闭设备，安装在高出闸门槽顶部的闸墩上。中国已生产并投入运行的卷扬式启闭机容量已达到：启门力6000kN、启闭行程30m及启门力4000kN、启闭行程120m。[4]
快速卷扬式启闭机是专门用于操作快速闸门的一种启闭设备。快速闸门是用来保护机组或钢管的，平时悬挂在孔口上方，当发电机、水泵或钢管发生事故时，可以快速截断水流，避免事故扩大。快速闸门的关闭时间，应满足对机组和钢管的保护要求，一般要求启闭机能在2min内将快速闸门关闭。同时为防止闸门底缘和底槛因猛烈碰撞而损坏，快速卷扬启闭机应设有限速装置，将闸门接近底槛时的下降速度限制在5m/min以内，但下降过程中的速度并无限制要求，只要不对启闭机零部件造成损害即可。快速闸门在正常启闭时，对启闭速度并无特殊要求，因此快速卷扬式启闭机还应具备普通卷扬机的功能。快速闸门启闭机，应有就地操作和远方操作两套系统，并应配有可靠电源。远方操作系统可用来操作闸门的正常闭门和事故快速闭门，《钢闸门设计规范》(SL74-2013) 规定，从安全角度考虑不提倡远方启门，但有些泵站为了实现自动控制，也具备远方启门的功能。为保证电源供应，远方操作系统除采用交流电源控制正常启闭外，还应采用由蓄电池室内蓄电池组供应的直流电源控制事故快速闭门；机组或钢管发生事故时，故障信号应能激发远方操作系统直流电源自动控制闸门快速闭门；现地也可手动释放常闭式制动器的抱闸，控制闸门快速关闭。就地操作系统仅用来操作闸门的正常启闭，因此采用交流电源即可。就地操作和远方操作两套系统应相互闭锁。
