PCB

用于电子元器件电气连接的载体

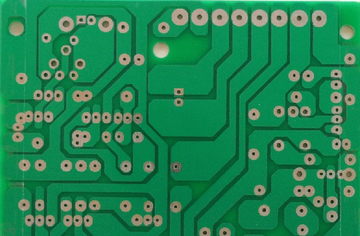

PCB（ Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是在绝缘基板上，有选择地加工安装孔、连接导线和装配焊接电子元器件的焊盘，以实现元器件间电气连接的组装板。是重要的电子部件，是电子元器件的支撑体，是电子元器件电气相互连接的载体。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。[1]PCB的最终产品上会安装集成电路、晶体管、二极管、被动元器件（如电阻、电容、连接器等）及其他各种各样的电子零件，由导线连通，可以形成电子信号联结并实现应有功能。因此，印制电路板是一种提供元器件连接的平台。[2]
印制线路板具有重复性（再现性）和一致性，减少了布线和装配的差错，节省了设备的维修、调试和检查时间；设计上可以标准化，利于互换；布线密度高，体积小，重量轻，利于电子设备的小型化；利于机械化、自动化生产，提高了劳动生产率并降低了电子设备的造价；特别是FPC软性板的耐弯折性，精密性，更好的应用到高精密仪器上。[3]
在不同应用场景下，根据导电板的层数不同，PCB可分为单面印制电路板、双面印制电路板以及多层印制电路板，这满足了各种电路设计的需求，例如单面适用于简单电路，而双面和多层适用于更为复杂的电路设计，广泛运用于计算机、电子仪器等领域。[2]

基本介绍

PCB(printed circuit board)即印制线路板，简称印制板，是电子工业的重要部件之一。几乎每种电子设备，小到电子手表、计算器，大到计算机、通信电子设备、军用武器系统，只要有集成电路等电子元件，为了使各个元件之间的电气互连，都要使用印制板。印制线路板由绝缘底板、连接导线和装配焊接电子元件的焊盘组成，具有导电线路和绝缘底板的双重作用。它可以代替复杂的布线，实现电路中各元件之间的电气连接，不仅简化了电子产品的装配、焊接工作，减少传统方式下的接线工作量，大大减轻工人的劳动强度；而且缩小了整机体积，降低产品成本，提高电子设备的质量和可靠性。印制线路板具有良好的产品一致性，它可以采用标准化设计，有利于在生产过程中实现机械化和自动化。同时，整块经过装配调试的印制线路板可以作为一个独立的备件，便于整机产品的互换与维修。印制线路板已经极其广泛地应用在电子产品的生产制造中。
