英伟达A100

显卡

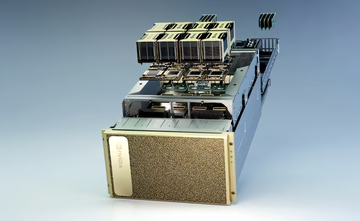

英伟达A100是英伟达公司发布的基于安培架构的Tesla系列GPU，旨在满足高性能计算、人工智能等领域的计算需求。该芯片采用台积电7N工艺，拥有542亿个晶体管，核心面积为826mm²。A100的核心Tensor Core数量为432个，支持全新的TF32运算。其双精度浮点性能达156TFLOPS，FP16单精度性能为312TFLOPS，INT8半精度浮点性能为624TOPS。[1]A100还支持Multi-instance GPU技术，可将一个GPU划分为多个独立的GPU实例，以提高计算效率。[2]

特点

英伟达A100的核心频率为1.41GHz，热设计功耗为400W。其搭配40GB HBM2显存，频率提升至2.4Gbps，带宽达到1536GB/s。A100的NVLink技术升级到3.0版，带宽提升至600GB/s。此外，A100还支持PCIe 4.0接口。[1]

应用

英伟达A100广泛应用于科学仿真、AI对话、基因组、高性能数据分析、地震建模及财务计算等领域。其边缘AI平台新品EGX A100和EGX Jetson Xavier NX，为边缘提供安全、高性能的AI处理能力。[1]
