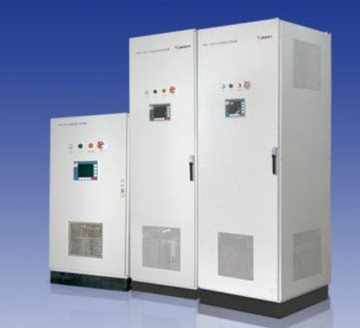

有源滤波器,是根据检测补偿对象的电压和电流,经运算得出补偿电流的控制量信号,然后依据控制算法对PWM逆变器的控制,进而得到补偿电流,补偿电流与负载电流中的谐波电流抵消,最终得到电源电流[1]。 有源滤波器系统由电流检测电路和控制电路两大部分组成[1]。其常用在几千赫兹频率以下的电路中[2]。有源滤波器设计主要包括确定传递函数、选择电路结构、选择有源器件和计算无源元件参数四个过程[3]。有源滤波器在电路中的连接方式可分为:串联连接、并联连接、无源和有源滤波器的混合连接三种方式[4]。其具备以下3种特点:一是其采用集成运放,简化设计,易于调试;二是只用RC元件,体积小、质量轻、失真小、成本低;三是有源滤波器满足滤波性能的同时,具有一定的增益[5]。 有源滤波器常应用在通信、测量以及控制等领域[6]。
基本概念
三相电路瞬时无功功率理论是APF发展的主要基础理论;APF有并联型和串联型两种,前者用的多;并联有源滤波器主要是治理电流谐波,串联有源滤波器主要是治理电压谐波等引起的问题。有源滤波器同无源滤波器比较,治理效果好,主要可以同时滤除多次及高次谐波,不会引起谐振,但是价位相对高!
