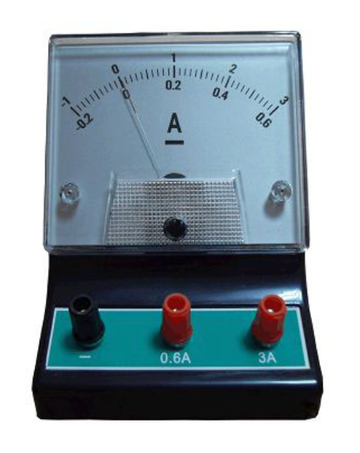

电流表

测量电路中电流大小的工具
电流表是用来测量电路中电流强度的仪表，也叫安培计。按测量电流的性质，电流表又分为直流电流表和交流电流表，也有制成交直流两用的电流表。[1]电流表的符号为Ⓐ；电流的单位是安倍，简称安，符号为A。[2]
电流表利用磁场对电流的作用而制成的，叫做磁电式仪表。它由永久磁铁、铁芯、线圈、螺旋弹簧、指针、刻度盘等六部分组成（最基本的是磁铁和线圈）。在蹄形磁铁的两极间有一个固定的圆柱形铁芯，铁芯外面套一个可以绕轴转动的铝框，铝框的转轴上装有两个螺旋弹簧和一个指针。线圈的两端分别接在这两个螺旋弹簧上，被测电流经过这两个弹簧流入线圈。[3]当线圈中有电流通过时，在磁场力的作用下线圈就带着指针一起偏转，通过线圈的电流越大，指针的偏角就越大，因此，根据指针的偏角就可以知道电流的大小。[4]

原理

电流表是根据通电导体在磁场中受磁场力的作用而制成的。电流表内部有一永磁体，在极间产生磁场，在磁场中有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。由于磁场力的大小随电流的增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。这叫磁电式电流表，就是我们平时实验室里用的那种。
