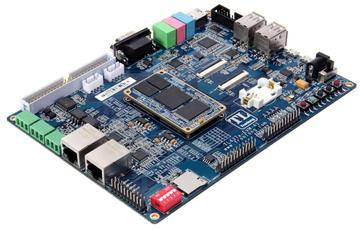

AM4379是广州创龙SOM-TL4379核心板上的主芯片，TL437x-EVM是广州创龙基于SOM-TL437x核心板研发的一款TI ARM Cortex-A9 AM4379开发板，采用核心板+底板方式，尺寸为180mm x 130mm，核心板采用4*60pin B2B工业级连接器，稳定、可靠、便捷，可以帮助客户快速评估核心板性能。
主要参数
硬件参数
处理器 | TI AM4379，ARM Cortex-A9 CPU，标配工业级，主频1.0GHz |
FLASH | 标配工业级NAND FLASH，512/1024MByte可选 |
RAM | 标配工业级低功耗DDR3L，512/1024MByte可选 |
核心板B2B连接器 | 2x 60pin公座B2B，2x 60pin 母座B2B，共240pin，间距0.5mm，合高4.0mm |
LED | 1x 供电指示灯 |
4x 可编程指示灯 | |
按键 | 1x 系统复位按键 |
1x 热复位按键 | |
1x 非屏蔽中断按键 | |
2x 可编程输入按键 | |
启动方式接口 | 1x 5bit启动方式选择拨码开关 |
SD卡 | 1x Micro SD卡接口 |
音频输入 | 1x 3.5mm Line in音频输入接口,1x 3.5mm Mic in音频输入接口 |
音频输出 | 1x 3.5mm Line out音频输出接口 |
摄像头接口 | 2x 摄像头接口，双2x 12pin排针方式 |
HDMI | 1x HDMI接口母座 |
显示 | 1x LCD CAP电容触摸屏接口 |
仿真器接口 | 1x 14pin TI Rev B JTAG接口，间距2.54mm |
ADC | 2x 8-ch ADC，2x 10pin排针方式 |
1x CR1620 RTC座，3V可充电 | |
USB接口 | 1x DRD(Dual-Role-Device - Host or Device) USB 2.0接口 |
2x USB HOST，USB 2.0接口 | |
串口 | 1x Debug UART0，使用Micro USB接口 |
1x RS232 UART3，使用DB9接口，提供4Pin电平测试端口 | |
1x RS485 UART4，使用3位插拔式接线端子，提供4Pin 电平测试端口 | |
网络 | 2x RGMII Ethernet RJ45接口，10/100/1000M自适应 |
CAN | |
拓展IO | 2x 25pin IDC3简易牛角座，间距2.54mm，包含GPMC、GPIO等拓展信号 |
电源开关 | 1x 电源拨码开关 |
电源接口 | 1x 5V 2A直流输入DC-005电源接口，外径5.5mm，内径2.1mm |
