同步时序逻辑电路
同步时序逻辑电路
条目
时序电路是计算机及其它电子系统中常用的一种电路。它和组合电路是完全不同的两种类型电路。时序电路分为两大类：同步时序逻辑电路和异步时序逻辑电路。在同步时序逻辑电路中有一个公共的时钟信号，电路中各记忆元件受它统一控制，只有在该时钟信号到来时，记忆元件的状态才能发生变化，从而使时序电路的输出发生变化，而且每来一个时钟信号，记忆元件的状态和电路输出状态才能改变一次。
设计方法

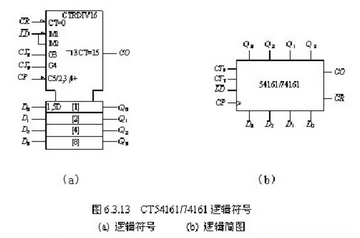

时序逻辑电路中最常见的是寄存器、移位寄存器、计数器、顺序脉冲发生器和序列信号发生器，时序逻辑电路的设计方法是建立在组合逻辑电路漫计方法的基础之上的。在设计时序逻辑电路时，要求设计者根据给出的具体逻辑问题，求出实现这一逻辑功能的逻辑电路。所得到的设计结果力求简单。
当选用小规模集成电路做设计时，电路最简的标准是所用的触发器和门电路的数目最少，而且触发器和门电路的输入端数目也最少；而当使用中、大规模集成电路时，电路最简的标准则是使用的集成电路数目最少，种类最少，而且互相间的连线也最少。
设计同步时序逻辑电路时，一般按如下步骤进行：
