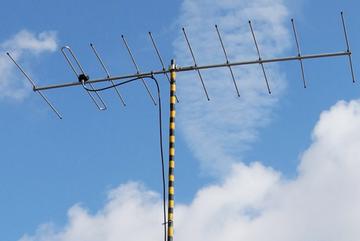

八木天线是由一个有源振子（一般用折合振子）、一个无源反射器和若干个无源引向器平行排列而成的端射式天线。因日本人八木秀次和宇田新太郎于1926年最先提出而得名，也称“八木-宇田天线”。[1][2]
八木天线的基本结构包括一组主副反射器和多个挂在主反射器上的元件，其中主反射器与副反射器之间的距离为波长的1/4，通过调整副反射器的位置和大小使得电磁波产生干涉，达到定向发射和接收功效。[3]
八木天线广泛应用于调频广播、电视信号通讯、手机通讯、铁路通讯等各通信领域。[2][2]
组成结构

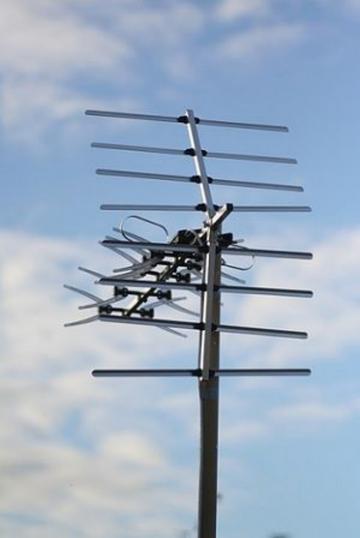

典型的五单元八木天线（有三个引向器，一个反射器和一个有源振子），整个结构呈“王”字形。与馈线相连的称有源振子，或主振子，居三对振子之中，“王”字的中间一横。比有源振子稍长一点的称反射器，位于有源振子的一侧，起到削弱从这个方向传来的电波或从本天线发射去的电波的作用；比有源振子略短的称引向器，位于有源振子的另一侧，能增强从这一侧方向传来的或向这个方向发射出去的电波。每个引向器和反射器都是用一根金属棒做成。引向器允许存在许多个，与其相邻的并靠近有源振子的那根相比较长度要短一点。引向器的数量与方向尖锐、增益高低成正比。[2][1]
