电阻应变计
由敏感栅、引线等组成的变换器
条目
历史版本

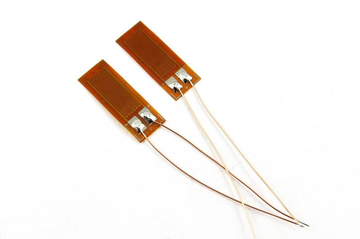

电阻应变计（resistance strain gage）能将工程构件上的应变，即尺寸变化转换成为电阻变化的变换器（又称电阻应变片），简称为应变计。一般由敏感栅、引线、粘结剂、基底和盖层组成。电阻应变计的品种日益增加，应用范围也日益扩大，除了常用的品种和规格外，还有各种不同用途的应变计，如温度白补偿应变计、大应变应变计、应力计、测量残余应力的应变花等。按敏感栅的材料，电阻应变计分为金属电阻应变计和半导体应变计两类，按工艺可分为粘贴式（又称应变片，出现最早，应用最广）、非粘贴式（又称张丝式或绕丝式）、焊接式、喷涂式等。
组成
一般由敏感栅、引线、粘结剂、基底和盖层组成（图1）。
将电阻应变计安装在构件表面，构件在受载荷后表面产生的微小变形（伸长或缩短），会使应变计的敏感栅随之变形，应变计的电阻就发生变化，其变化率
和安装应变计处构件的应变
成比例。测出此电阻的变化，即可按公式算出构件表面的应变，以及相应的应力。
将电阻应变计安装在构件表面，在应变计轴线方向的单向应力作用下，敏感栅的电阻变化率和引起此电阻变化的构件表面在应变计轴线方向的应变之比，称为电阻应变计的灵敏系数K即
