相量图

描述正弦量的大小的图

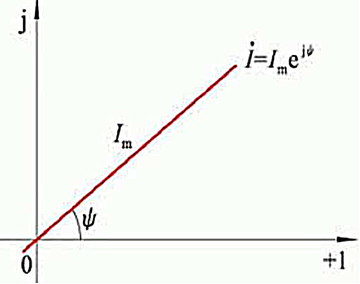

专业术语，拼音为xiàng liàng tú，相量和复数一样，可以在复平面上用矢量图表示，这种表示相量的图称为相量图。只有相同频率的正弦量才能画在同一相量图上，不同频率的正弦量一般不能画在同一个相量图上。

介绍

物理和工程领域中，常会使用到正弦信号（例如交流电路的分析），这时可以使用相量来简化分析。相量（ Phasor）是振幅（ A）、相位（ θ）和频率（ ω）均为时不变的正弦波的一个复数，是更一般的概念解析表示法的一个特例。而将正弦信号用复数表示后进行电路分析的方法称为 相量法，而在相量图中利用矢量表示正弦交流电的图解法称为 矢量图法。相量法可以将这几个参数的相互依赖性降低，使这3个参数相互独立，这样就能简化特定的计算。Phasor是 PhaseVector的混成词。Phasor也被称作 复振幅，在比较古老的英文工程文献当中，也常被写作 sinor，甚至写作 complexor。
参数中的频率参数对正弦波的线性组合的所有分量都一样，若利用相量法将这一因子提取出来，留下的只是振幅和相位信息的代数组合而不是三角函数的组合。同样，线性微分方程的求解也可以通过相量法简化为代数运算。不过因为要提取频率，所以只有同频率的正弦量才能进行相量运算。由此可知，相量是一种简化的表示方法，纪录一正弦波的振幅和相位数据。因此，相量一般指振幅和相位部分。
忽略一些数学细节，相量变换也可以看作是拉普拉斯变换的特定情况，该变换还能同时导出RLC电路的瞬态响应。然而拉普拉斯变换在数学上应用较为困难，因而在只需要进行稳态分析时没有必要使用。
