lm317
应用最为广泛的电源集成电路
条目
历史版本
lm317是应用最为广泛的电源集成电路。LM317 是目前应用最为广泛的三端可调正电压稳压集成电路，最大输出电流为1.5A，输出电压可在1.25~37V随意调节。该集成块实际上是LM117/LM217/LM317系列品种中的一种，LM117、LM217、LM317的主要区别是工作温度范围不同：LM117工作温度范围为-55~+150℃，LM217为-25~+150℃，LM317为0~+150℃，LM117/LM217/LM317主要电参数相差无几，一般情况下可以互换使用。[1]

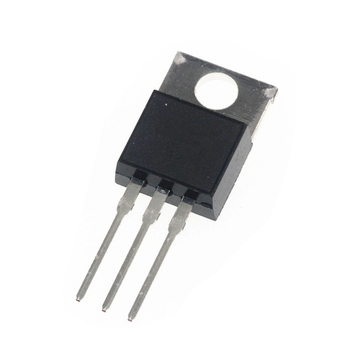

LM317集成块主要封装形式有TO-220型和TO-3型等，大电流输出时需将其固定在铝质散热器上。它的3个引脚功能分别为：1、脚电压调整端ADJ；2、脚电压输出端 Vo；3、脚电压输入端 Vi。[2]
LM317也有不同后缀型号产品，如：LM317HVA、LM317HVK、LM317K、LM317T、LM317D2T等，它们有的表示最高输出电压略有不同，有的表示不同封装形式的产品，LM317HVA、LM317HVK输出电压可在1.25~40V可调；LM317K为TO-3封装，LM317T为标准TO-220封装，但主要特性基本相同，一般情况下可以互换。[3]
简介
特性:
