引下线
连接接闪器与接地装置的导体
条目
简介

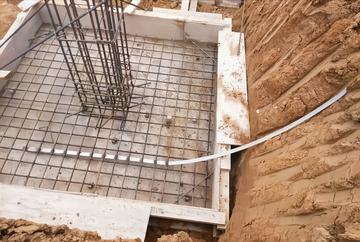

引下线，是从接闪器将雷电流引泄入接地装置的金属导体。装设方式，有设专用金属线沿建筑物外墙明敷；有利用建筑物的金属构件（如消防梯等）、金属烟囱、烟囱的金属爬梯等；有利用建筑物内混凝土中的钢筋。但不管采用何种方式作引下线，均必须满足其热稳定和机械强度的要求，保证强大雷电流通过不熔化。利用建筑物的金属构件作引下线时，应将金属部件之间均应连成电气通路，以防产生反击现象，引起火灾。明设引下线采用圆钢或扁钢（一般采用圆钢）其尺寸不应小于下列数值：圆钢直径为8mm；扁钢截面为48mm²；扁钢厚度为4mm，若引下线为暗设时，其截面应加大一级。
规定
(1)引下线宜采用圆钢或扁钢，宜优先选用圆钢。圆钢直径不应小于8mm。扁钢截面不应小于48mm²，其厚度不应小于4mm。当烟囱上的以下线采用圆钢时，其直径不应小于12mm；采用扁钢时，其截面不应小于100mm，厚度不应小于4mm。防腐措施和接闪器相同。利用建筑构件内钢筋作引下线，应符合第二、三类防雷建筑物的防雷措施要求。
