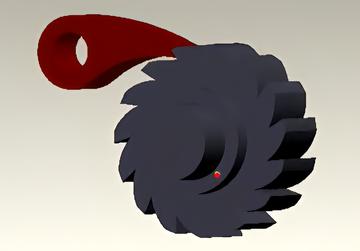

棘轮

机械零件
棘轮（英文：Ratchet）是一种外缘或内缘上具有刚性齿形表面或摩擦表面的齿轮，是组成棘轮机构的重要构件。由棘爪推动作步进运动，只能朝着单一方向旋转，不能倒转。常见的棘轮机构有销齿轮棘轮、钣金棘轮、空间棘轮等。常见的棘轮产品有棘轮扳手、棘轮六角扳手等。棘轮机构被广泛应用于各种机械和设备中，以防止传动机构逆转。[1][2][3][4]

棘轮结构

棘轮是组成棘轮机构的主要构件。弹簧迫使止动爪和棘轮保持接触。其中摇杆空套在棘轮轴上，棘爪装在摇杆上，而棘轮则用键固联在从动轴上。[3]

工作原理

当主动件摇杆逆时针摆动时，驱动棘爪便插入棘轮的齿槽中，推动棘轮转过一个角度，此时，止动爪在棘轮的齿背上滑动。当主动件摇杆顺时针摆动时，止动爪阻止棘轮沿顺时针方向转动，而驱动棘爪却能够在棘轮齿背上滑过，故棘轮静止不动。这样，当摇杆作连续的往复摆动时，棘轮便作单向的间歇运动。其中，主动件的往复摆动可由摆动从动件凸轮机构、曲柄摇杆机构或由液压传动和电磁装置等得到。[4]
