中间继电器
转换控制信号的中间元件
条目
历史版本
1
4

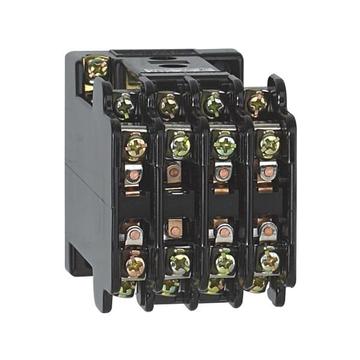

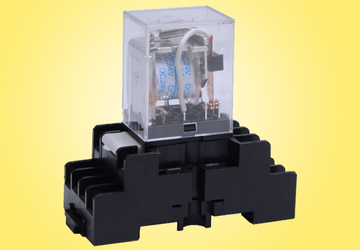

中间继电器（auxiliary relay）用于继电保护与自动控制系统中，中间继电器起源可以追溯到20世纪初，当时它被发明作为一种电气控制元件，以增加触点的数量及容量。用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流，且触点数目较多。所以，它只能用于控制电路中。它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。随着工业自动化的发展，中间继电器的应用越来越广泛，其功能也得到了不断扩展和改进。在这个阶段，中间继电器开始应用于更复杂的电气控制系统，如自动化生产线、电力控制系统等。[1][2]
中间继电器的工作原理基于电磁感应原理。当线圈通电时，磁铁会产生磁场，使触点闭合或断开，从而控制电路的通断状态。中间继电器的构造包括线圈、铁芯、触点等部分。根据不同的应用需求，中间继电器可以分为不同的类 型，如时间继电器、计数器继电器等。[1]
随着技术的不断发展，中间继电器的性能不断提高，如更快的动作速度、更高的精度和更强的抗干扰能力等。应用需求的不断增加，中间继电器的体积越来越小，更加便于携带和使用。目前已经出现了一些智能化的中间继电器，它们具有自动检测和故障诊断功能，能够更好地保障系统的稳定性和可靠性。[3]
