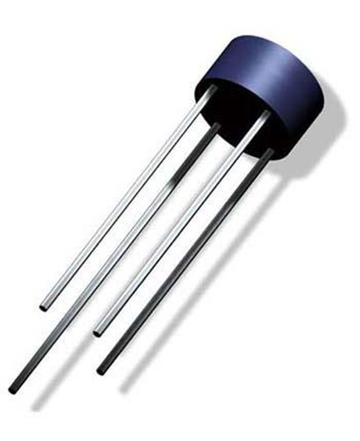

整流桥

带有电感性负载的电子元件
整流桥，又称桥式整流器，是一种硅整流组合管[1]。整流器件接成电桥电路的整流器。按交流电相数可分为单相桥式整流器和三相桥式整流器。通常即指单相桥式整流器。整流桥按其整流原理属于单相全波整流器，为区别于全波整流器而得名。整流桥与全波整流器相比较，变压器体积小且不需要中心抽头。整流元件经受的反峰电压低，但是需要的整流器件多，所以宜采用半导体整流器件。[2]
整流桥一般带有足够大的电感性负载，[3]因此整流桥不出现电流断续。[4]一般整流桥应用时, 常在其负载端接有平波电抗器, [5]故可将其负载视为恒流源。[6]多组三相整流桥相互连接，[7]使得整流桥电路产生的谐波相互抵消[8]。整流桥为塑封器件，主要的缺陷为塑封体内存在气泡、裂纹、芯片粘接不良等，严重影响器件的电性能和寿命，通过超声扫描检测可在早期发现这些缺陷，去除安全隐患。[9]

原理

图1 三相全控整流桥
如右图1所示，整流桥由控制器的控制角控制, 当控制角为0°～90°时，整流桥处于整流状态, 输出电压的平均值为正;当控制角为90°～180°-γ时 (γ为换弧角) ，整流桥处于逆变状态，输出电压的平均值为负。
