独立电源

激发电路响应的二端元件
独立电源是二端元件，具有把非电磁能量（如机械能，化学能，光能等）转变成电磁能量的能力。独立电源在电路中能作为激励来激发电路中的响应，即支路电压和支路电流。独立电源分为独立电压源和独立电流源两种类型，简称电压源和电流源。这是两个完全独立、彼此不能替代的理想电源模型。

简介

所谓独立电源，就是电压源的电压或电流源的电流不受外电路的控制而独立存在的电源。

独立电压源

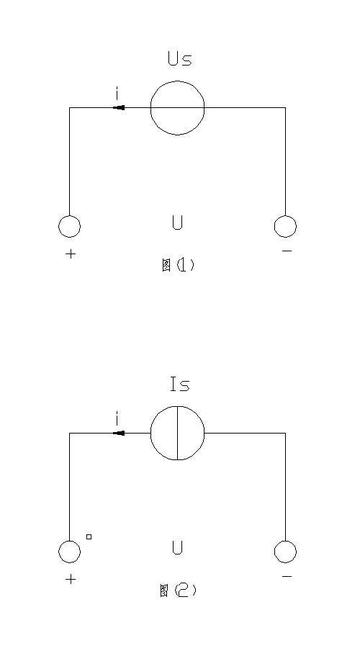

如果一个二端元件的电流无论为何值，其电压保持常量U或按给定的时间函数U(t)变化，则此二端元件称为独立电压源，简称为电压源。电压源的符号如概述图（a）所示，图中“+” ，“-”号表示电压源电压的参考极性。
