零序电流保护
电气安全技术
条目
零序电流保护是一种利用接地时产生的零序电流来使保护装置动作的电气安全技术。在电缆线路中，通常采用专门的零序电流互感器实现接地保护。对于10kV以上的中性点直接接地系统中的电力变压器，零序电流保护通常作为变压器主保护的后备保护和相邻元件短路的后备保护。这种保护方式简单、经济、可靠，因此在中性点直接接地的电网中得到了广泛应用。[1]

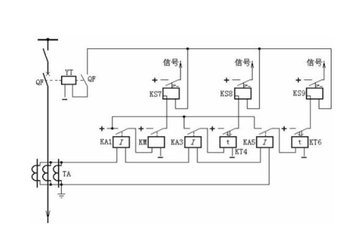

零序电流保护的基本原理基于基尔霍夫电流定律，即流入电路中任一节点的电流代数和等于零。在正常运行或无接地故障时，由于三相电流的向量和为零，零序电流互感器的二次线圈电流也为零，保护装置不会动作。当发生接地故障时，故障电流会在零序电流互感器的二次线圈中产生较大的电流，触发电流继电器动作，从而发出信号或切除故障。这种保护方式具有高灵敏度和快速动作的特点，能够有效地检测和响应接地故障。[1]
零序电流保护的应用主要适用于TN接地系统，因为在发生单相接地时，可以产生明显的零序电流，便于检测和保护。对 于TN-S、TN-C和TN-C-S等不同的接地系统，零序电流保护能够有效地检测出接地故障电流，以切断故障回路。然而，对于TT接地系统，由于故障环路阻抗较大，产生的单相接地故障电流较小，难以检测出故障电流，因此TT接地系统不适用于零序电流保护。零序电流保护在三相线路上的应用可以通过安装电流互感器或让三相导线穿过零序电流互感器来实现，以检测三相电流的矢量和，即零序电流。[1]
