电流互感器

依据电磁感应原理组建的仪器

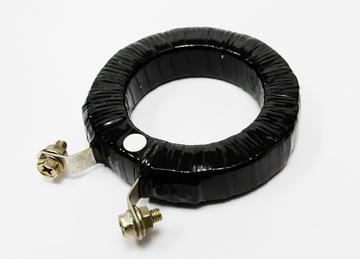

电流互感器（current transformer，简称CT）又叫变流器[2]，是一种在正常使用条件下其二次电流与一次电流实际成正比、且在联接方法正确时其相位差接近于零的互感器。[1]
电流互感器的工作原理与变压器类似，基于电磁感应现象，使用时其一次线圈直接串接于一次电路中，匝数很少，其电流的大小完全取决于被测线路中负荷电流的大小，与二次线圈的电流大小无关，电流互感器的种类很多，按安装地点可分为户内式和户外式，按原理可分为电磁式、霍尔式和光电式，按绝缘形式，可分为干式、浇注式、油浸式等。[4]
电流互感器最早可以追溯到19世纪英国物理学家迈克尔·法拉第 (Michael Faraday）发现的电磁感应现象，在他的实验中，他将一根导体线环绕在一个磁铁上，并将导体线的一端连接到一个电池。当电池通电时，导体中就会出现电流，而在关闭电池时，导体中会出现反向电流，这种现象的发现打开了电磁学的新纪元，也为电流互感器的发明奠定了基础。[6]
电流互感器是一次系统与二次系统联络的主要元件，可以给继电器电流线圈与测量仪表等提供电流，正确反映电气设备的运行情况，同时还可以检查电器设备运行中产生的故障。[3]
为了规范电流互感器的规格和应用，众多国家也将其纳入法规的管理对象，比如最新的中国的GB1208-2016，IEC的IEC60044-8-2002电流互感器等。[1]
