蜂窝芯材

用作飞机雷达罩、天线罩的材料

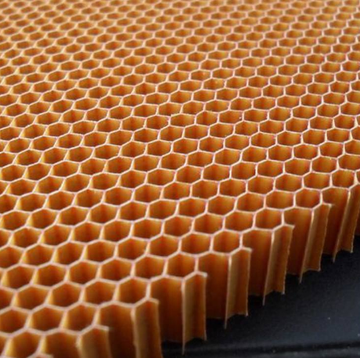

蜂窝芯材（ honeycomb core）一种低密度蜂窝状材料，用作夹层结构的芯材。可以使用500多种不同的材料制造，主要的蜂窝芯材材料有铝合金、用树脂浸渍的玻璃纤维织物、芳族纤维纸、牛皮纸、石墨纤维和凯夫拉纤维等，树脂含量约50%。蜂窝孔有多种不同形状，如六边形、矩形、增强形等。其性能取决于材料、孔格形状和尺寸等，各向异性，正六边形蜂窝芯材沿L方向的剪切强度约为W方向的两倍。主要用作飞机雷达罩、天线罩、飞机地板、方向舵等。

简介

蜂窝芯材（honeycomb core），简称蜂窝芯。夹于蜂窝夹层结构两块面板中间的蜂窝状芯材。在夹层结构中主要承受剪切应力，使夹层结构具有高抗弯刚度。有两种分类方法：按制作蜂窝材料分芳纶纸蜂窝（Nomex蜂窝）、玻璃布蜂窝、铝蜂窝、石墨蜂窝、普通纸蜂窝、牛皮纸蜂窝、不锈钢蜂窝、塑料蜂窝、棉布蜂窝等，常用的有Nomex、玻璃布、铝蜂窝三种；按蜂窝孔格外形分六边形、长方形、正方形、铃形、正弦曲线形、菱形．双铃形、管状蜂窝等，最长用的为六边形蜂窝。蜂窝芯为轻质材料，密度因材料类型、厚薄、孔格大小、浸渍树脂含量不同而异，如Nomex蜂窝密度为24～144kg/m，玻璃布蜂窝为32～192kg/m，铝蜂窝为16～192kg/m。同种材料蜂窝力学性能随密度增加而提高；同一密度范围内，孔格愈小、孔壁愈厚，力学性能愈高。相同密度下的Nomex、玻璃布和铝蜂窝的压缩强度基本相当，但玻璃布和铝蜂窝的剪切强度高于Nomex蜂窝。同密度的蜂窝中，以石墨蜂窝的强度、模量为最高。蜂窝芯属各向异性材料，L向（垂直于孔格展开方向W向）的剪切强度和弯曲强度比W向大得多。铝蜂窝力学性能、耐久性好，能导热，制作工艺简单，但耐疲劳、抗冲击性能差。与复合材料面板接触产生电化学腐蚀；玻璃布蜂窝强度、刚度好，介电性、耐腐蚀性优良，但脆性大、韧性差，加工精度较低；Nomex蜂窝容重轻、比强度比刚度大、抗冲击、抗疲劳、耐腐蚀性能优良，能耐高温（在160℃下长期工作），加工精度高，但制作工艺复杂，剪切模量较低，成本较高；纸蜂窝制造简便、价格低廉，但力学性能和耐水性较差。各类蜂窝按性能和价位不同广泛应用于不同领域，如航空、造船、建筑、电信、汽车、列车、体育器材等。

蜂窝芯材分类

蜂窝芯材有金属蜂窝芯材和非金属蜂窝芯材两大类。金属蜂窝芯材主要是铝合金蜂窝芯材。非金属蜂窝芯材有玻璃布蜂窝芯材、纸蜂窝芯材和Nomex蜂窝芯材等。纸蜂窝芯材由于其性能较低，在飞机结构中基本不用。
