低温共烧陶瓷技术
1982年体斯公司开发的材料技术
条目

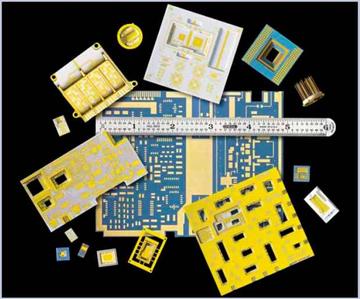

低温共烧陶瓷技术，就是将低温烧结陶瓷粉制成厚度精确而且致密的生瓷带，作为电路基板材料，在生瓷带上利用激光打孔、微孔注浆、精密导体浆料印刷等工艺制出所需要的电路图形，并将多个无源元件埋入其中，然后叠压在一起，在900℃烧结，制成三维电路网络的无源集成组件，也可制成内置无源元件的三维电路基板，在其表面可以贴装 IC和有源器件，制成无源/有源集成的功能模块。
简介
低温共烧陶瓷技术(low temperature co-fired ceramics)是于1982年由体斯公司开发的新型材料技术，它采用厚膜材料，根据共烧陶瓷设计的结构制造。它是用于实现高集成度、高性能电子封装的技术，在设计的灵活性、布线密度和可靠性方面提供了巨大的潜能。
近年来随着军用电子整机，通讯类电子产品及消费类电子产品迅速向短、小、轻、薄方向发展，微波多芯片组件（MMCM）技术因具有重量轻、体积小、成本低和可靠性高的技术特点而被广泛应用。多层片式元件是实现这一技术的有效途径，从经济和环保角度考虑，微波元器件的片式化，需要微波介质材料能与熔点较低，电导率高的贱价金属Cu或Ag的电极共烧，这就要求微波介质陶瓷材料能与Cu或Ag低温共烧，为此人们开发出新型的低温共烧陶瓷技术。[1]
