逻辑门
集成电路上执行基本逻辑功能的组件
条目
历史版本

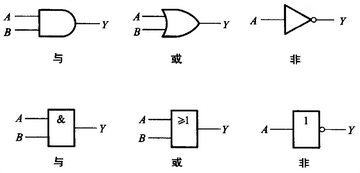

逻辑门（Logic Gates），是执行基本逻辑功能的简单电子电路，是组成所有数字计算机的基本构成元件。[5]简单的逻辑门通常由晶体管组成，通过晶体管的组合，能够将代表两种信号的高低电平转换成高电平或低电平信号的输出，生成与数字“1”和“0”对应的两种标准电压[1]。从而实现如与（AND）、或（OR）、非（NOT）、与非（NAND）、或非（NOR）、异或（XOR）等基本的逻辑运算，其分别对应与门、或门、非门、与非门、或非门和异或门等逻辑门。[6][7]
逻辑门的概念和实现可以追溯到19世纪末和20世纪初。19世纪末，最早的二进制数学体系受到《易经》中的二进制思想的启发，并整合了算术与逻辑原理。[8][9]随后逻辑真值表的提出更进一步推进了逻辑学的形式化发展。[10]20世纪初，随着符合测量法，布尔代数等概念的出现，逻辑门演变为利用电子开关电路来执行逻辑运算的关键电路组件。[11][12]20世纪中叶，逻辑门的物 理实现随着半导体技术的进步有了显著的发展[13][14]，同时也推动了电子工程和计算机科学的发展。[15]
逻辑门电路是逻辑门最基础的物理实现[16]，通过搭配不同的场效应管可以构成各种各样的门电路，而这些最基本的单元电路便是现代集成电路的基础。[17]其中，集成逻辑门电路包括CMOS电路、MOS门电路和TTL电路等。[16][18]根据数字电路的不同特点，门电路可分为组合逻辑电路、时序逻辑电路和触发器等。门电路常用的故障检测方法有感官和替换法，电阻 测量法、信号寻迹法、静/动态逻辑测试、逻辑仿真法等。[16]逻辑门广泛应用于数字系统，如算术逻辑单元（ALU）[19]、存储器[4]和可编程逻辑器件（PLD）中。[20]这些逻辑门的组合不 仅实现了功能的多样化，也促进了实用、小型化、集成化产品的生产。现今，逻辑门在计算机、自动化控制和通讯网络等领域的应用不断扩展，成为现代电子设备中不可或缺的一部分。[2][3][21]
