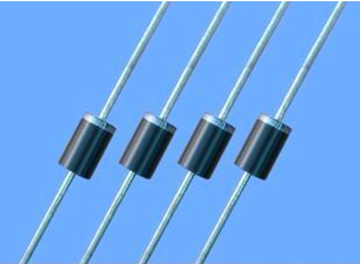

整流二极管

将交流电能转变为直流电能的二极管
整流二级管，是将交流电能转变为直流电能的二极管。整流二极管具有明显的单相导电性主要用于整流电路。利用二极管的单向导电功能将交流电变为直流电。[1]
整流二极管多为硅面接触型结构，结面积较大，能通过较大电流。通常高压大功率整流极管都用高纯度单晶硅制造。[1]
整流二极管主要应用在整流电路中，选用时主要应考虑整流电路的最大输入电压、输出电流、截止频率、反向恢复时间、整流电路的形式及各项参数值等，然后根据电路的具体要求选用合适的整流二极管。[2]

概述

整流二极管(rectifier diode)一种用于将交流电转变为直流电的半导体器件。二极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。通常它包含一个PN结，有正极和负极两个端子。其结构如图所示。P区的载流子是空穴，N区的载流子是电子，在P区和N区间形成一定的位垒。外加电压使P区相对N区为正的电压时，位垒降低，位垒两侧附近产生储存载流子，能通过大电流，具有低的电压降（典型值为0.7V），称为正向导通状态。若加相反的电压，使位垒增加，可承受高的反向电压，流过很小的反向电流（称反向漏电流），称为反向阻断状态。整流二极管具有明显的单向导电性。整流二极管可用半导体锗或硅等材料制造。硅整流二极管的击穿电压高，反向漏电流小，高温性能良好。通常高压大功率整流二极管都用高纯单晶硅制造(掺杂较多时容易反向击穿）。这种器件的结面积较大，能通过较大电流（可达上千安），但工作频率不高，一般在几十千赫以下。整流二极管主要用于各种低频半波整流电路，如需达到全波整流需连成整流桥使用。
